Nuestro innovador controlador de iluminación DialDim™ cuenta con un interruptor de atenuación de halo multicolor que le permite encender/apagar y atenuar de forma independiente dos juegos de luces auxiliares desde un solo arnés de cableado consolidado. El interruptor de halo LED muestra su configuración exacta y permite una atenuación sin esfuerzo sobre la marcha. El halo azul controla el juego de luces uno y el halo verde controla el juego de luces dos; simplemente haga doble clic para cambiar entre los dos circuitos.
El controlador también cuenta con entradas de luz alta, señal de giro y bocina para desbloquear funciones de flash inteligente que pueden cancelar sus luces auxiliares con su señal de giro, encender sus luces auxiliares como una señal de giro o encender sus luces cuando suena su bocina.
Kits Universales y Específicos por Motos
Descripción del Producto
Nuestro innovador controlador de iluminación DialDim™ cuenta con un interruptor de atenuación de halo multicolor que le permite encender/apagar
y atenuar de forma independiente dos juegos de luces auxiliares de 3 cables desde un solo arnés de cableado consolidado. El interruptor de halo LED
muestra su configuración exacta y permite una atenuación sin esfuerzo sobre la marcha. El halo azul controla el juego de luces uno y el halo verde controla
el juego de luces dos; simplemente haga doble clic para cambiar entre los dos circuitos.
El controlador también cuenta con entradas de luz alta, señal de giro y bocina para desbloquear funciones de flash inteligente que pueden cancelar
sus luces auxiliares con su señal de giro, encender sus luces auxiliares como una señal de giro o encender sus luces cuando suena su bocina.
Más funciones, Más comentarios
Nuestro interruptor de atenuación de halo multicolor pendiente de patente puede hacer mucho más que solo encender y apagar las luces y atenuarlas. Para empezar, muestra la intensidad exacta de ambas luces para que nunca tengas que adivinar si las luces están encendidas o en qué intensidad están configuradas.
Gracias a los circuitos con fusibles electrónicos, el interruptor de halo también puede mostrar y permitirle seleccionar los valores de los fusibles para cada circuito. Y si se dispara un fusible, el halo de LED se volverá rojo proporcionando retroalimentación en tiempo real y permitirá restablecer el fusible.
Por último, pero no menos importante, el halo del interruptor también funciona como un monitor de batería con una función de corte de bajo voltaje. Nuestro primer diseño en la industria parpadeará en diferentes colores al encenderse para mostrar el estado de la batería y apagará automáticamente las luces auxiliares si el voltaje de la batería cae por debajo de los 10,8 voltios.
Descripción general del arnés DialDim™
Las salidas de luz dedicadas están etiquetadas y codificadas por colores, por lo que agregar uno o dos juegos de luces a su vehículo no podría ser más fácil. Conecte sus luces principales a los cables azules y su segundo juego de luces (típicamente luces antiniebla o de visibilidad) a los cables verdes.
Luego simplemente conecte los terminales de anillo a la batería del vehículo y el cable de entrada blanco de 12v a una fuente de alimentación conmutada. Para habilitar la sincronización de luces altas, las funciones de intermitencia de las señales de giro o las funciones de intermitencia de la bocina, simplemente conecte los cables de entrada al circuito correspondiente del vehículo.
Además del arnés y el interruptor del controlador, el kit incluye (4x) extensiones de luces plug-and-play de cinco pies y un soporte para el interruptor del manillar. ¡Simplemente agregue las cápsulas de luz y estará listo para montar!
Montaje modular, Diseño universal
Diseñamos nuestro controlador de iluminación DialDim con todas sus aventuras al aire libre en mente. Nuestro regulador de intensidad con patente en trámite está diseñado para montarse en el manillar o en la superficie, tanto en posición horizontal como vertical.
El diseño que ahorra espacio es ideal para vehículos todo terreno, side by side, jeeps y camiones (además de motocicletas) al permitir el control independiente de dos juegos de luces desde un solo interruptor.
Encendido/apagado y Atenuación

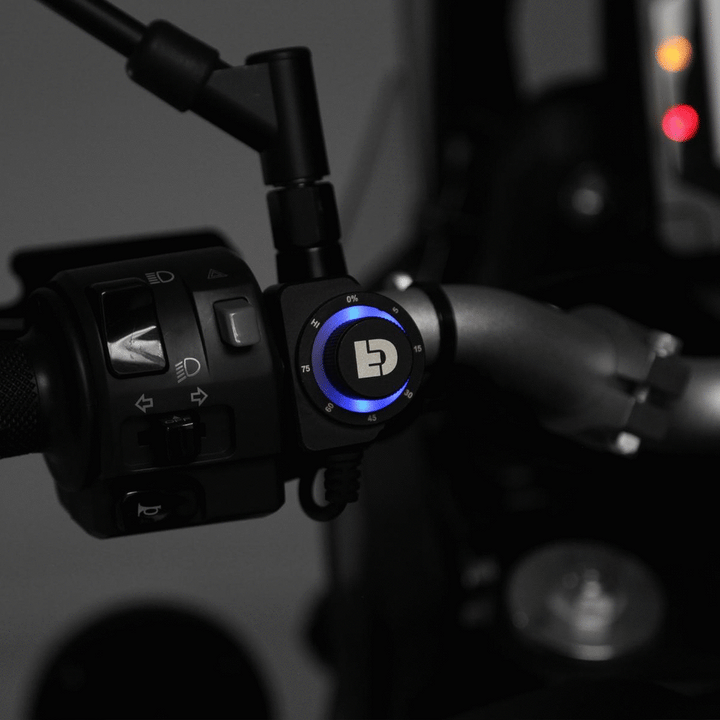

Controle de forma independiente el encendido/apagado de dos juegos de luces y el nivel de intensidad con el único interruptor DialDim™. El halo azul controla el juego de luces uno y el halo verde controla el juego de luces dos. Haga doble clic para cambiar entre los dos circuitos.
Sincronización alta/baja
Tus luces auxiliares cambiarán automáticamente entre la configuración tenue seleccionada y la intensidad máxima con el interruptor de luz alta de fábrica. Simplemente conecte el cable de entrada azul al circuito de luz alta de su vehículo para habilitar esta función.
Modo sigilo
Una configuración inteligente de atenuación del 0 % en el interruptor permite que las luces estén "apagadas" durante las condiciones normales de conducción, pero aumentarán al 100 % de intensidad con el interruptor de luces altas del vehículo. Las luces también reaccionarán a las entradas de la señal de giro y la bocina en este modo, pero permanecerán apagadas cuando no se detecten entradas.
Cancelar con señal de giro
Cuando está habilitada, las luces principales (circuito azul 1) se cancelarán en sincronización con su señal para evitar que se "desvanezca" su señal de giro de fábrica. Simplemente conecte los cables de entrada amarillo y naranja al circuito de señal de giro de su vehículo para habilitar esta función.
Flash como señal de giro
Cuando está habilitado, las luces de visibilidad ámbar (circuito verde 2) parpadearán en sincronización con las señales de giro de fábrica. Simplemente conecte los cables de entrada amarillo y naranja al circuito de señal de giro de su vehículo para habilitar esta función.
Luz estroboscópica con bocina
Cuando está habilitado, las luces auxiliares en ambos circuitos parpadearán a 4 Hz cuando haga sonar la bocina. Simplemente conecte el cable de entrada verde al circuito de la bocina de su vehículo para habilitar esta función.
Circuitos fusionados electrónicamente

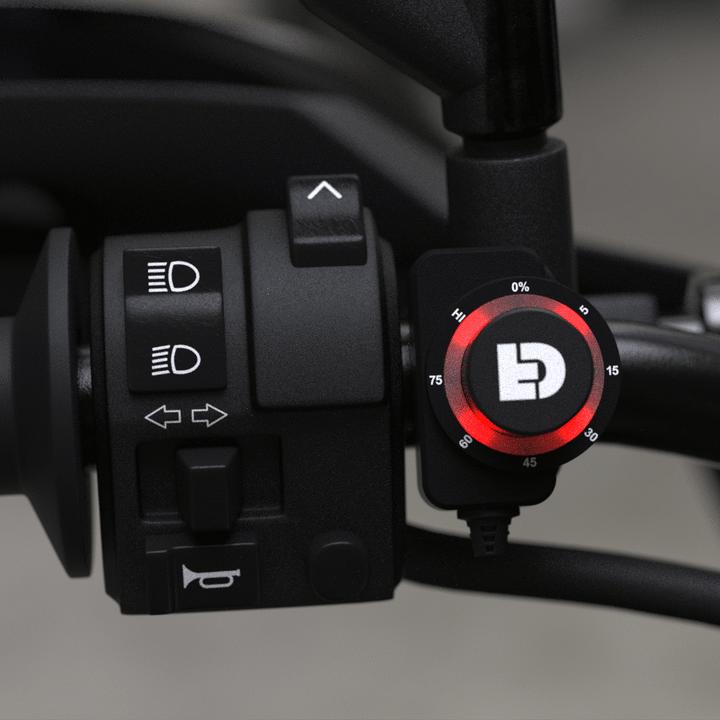

¡Ambos circuitos de luz tienen fusibles electrónicos y se pueden configurar directamente desde el interruptor mismo! El halo se iluminará en rojo para notificarle cuando se dispare un circuito con fusible.
Indicador de visualización de voltaje
Al arrancar el vehículo, el halo del interruptor parpadeará en verde para indicar que el voltaje de la batería está en buen estado o parpadeará en rojo para indicar que el voltaje de la batería es inferior a 11,8 V.
Corte de bajo voltaje
Si el voltaje de la batería cae por debajo de 10,8 V, las luces no se encenderán, lo que evitará que se quede varado. El halo del interruptor destellará 4 LED rojos para indicar la condición de bajo voltaje.
Operación del Interruptor Multifunción
Las funciones del interruptor son fáciles de recordar, pero seguimos adelante y lo imprimimos en la parte posterior de la carcasa del controlador de todos modos (¡en caso de que lo olvides)!
Juego de luces uno:
Un solo click EN --> Mantenga presionado APAGADO
Juego de luces dos: Haga doble clic EN --> Mantenga presionado APAGADO
Cambiar entre circuitos: Haga doble clic
Modo de configuración de fusibles:
7 segundos de espera INGRESAR --> 2 segundos de espera SALIDA
Lectura de la pantalla Halo
Secuencia de flash de inicio
Parpadeo verde al iniciar: Voltaje de la batería por encima de 11.8v
Parpadeo rojo al iniciar:Voltaje de la batería por debajo de 11.8v
Parpadeo rojo (4 LED) en el inicio: Voltaje de la batería por debajo de 10,8v. Modo de corte de bajo voltaje. Las luces no se encenderán si el voltaje es inferior a 10,8v.
Control de iluminación
Azul fijo:Juego de luces una operación y estado
Verde fijo:Juego de luces dos operación y estado
Estado y configuración del fusible
Rojo sólido: Fusible disparado (en el circuito que se volvió rojo). Mantenga presionado durante 7 segundos para ingresar al modo de configuración de fusibles.
Azul intermitente:Modo de ajuste de fusibles (circuito uno)
Verde intermitente:Modo de ajuste de fusible (remolque de circuito)
Modo de configuración de fusibles
Para ingresar al modo de configuración de fusibles, mantenga presionado durante 7 segundos hasta que los circuitos azul y verde comiencen a parpadear.
Cuando los circuitos parpadean, puede marcar hacia arriba o hacia abajo para seleccionar el valor de fusible deseado.
Las ocho posiciones alrededor del halo se reutilizan en el modo de configuración de fusibles para proporcionar 8 opciones de fusibles.
Haga doble clic para cambiar entre el circuito azul y verde.
Mantenga presionado durante 2 segundos para salir del modo de configuración de fusibles.
