4 circuitos de accesorios, más de 35 funciones y configuraciones personalizadas Simplemente conecte el controlador CANsmart™ al conector TPMS de su BMW para acceder a más de 35 configuraciones de accesorios programables diseñadas para controlar luces auxiliares, señales de giro, bocinas, luces de freno o cualquier accesorio que pueda imaginar.  Controle los accesorios OEM, los accesorios de terceros o use los arneses de cableado incluidos para la conexión plug & play a las luces de conducción, DRL, bocinas SoundBomb y luces de freno B6 de DENALI.

Iluminación auxiliar La atenuación, la luz estroboscópica, la modulación y la "cancelación con señal de giro" son solo algunas de las configuraciones disponibles para las luces LED auxiliares y las DRL. Luces de Freno y Giro El circuito de luz de freno inteligente habilita la tecnología de "freno inteligente" activada por múltiples patrones de parpadeo y desaceleración. Cuernos y seguridad Conecta una bocina SoundBomb™ de alta potencia sin necesidad de un relé y configura las luces auxiliares para que parpadeen cuando hagas sonar la bocina. Otros accesorios Cuando se establece en el modo accesorio puedes alimentar un cargador de teléfono, un GPS o un equipo con calefacción por nombrar algunos. Cada salida proporciona hasta 25 amperios pico (10 amperios continuos).

Controlador CANbus CANsmart™ de DENALI

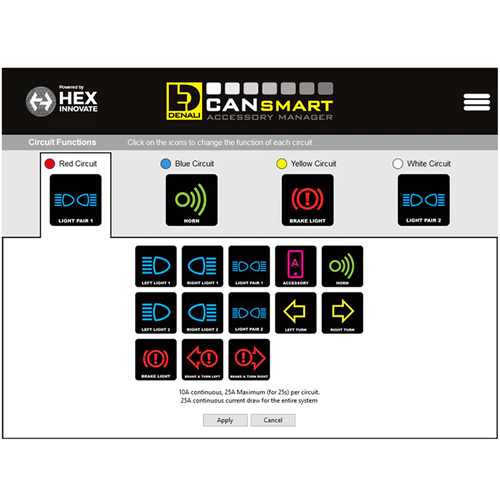

Software de gestión de accesorios CANsmart™ Nuestro software de administración de accesorios gratuito le permite configurar cada uno de los cuatro circuitos para controlar cualquier tipo de accesorio que desee. Una vez seleccionado, puede elegir entre docenas de funciones y configuraciones para personalizar cada tipo de accesorio para que coincida con su estilo de conducción. También puede configurar los fusibles electrónicos de cada circuito que, si se disparan, se restablecerán automáticamente con un ciclo de encendido.

Características de la luz auxiliar Sincronización alta/baja Configure las luces auxiliares para cambiar entre una configuración alta/baja programable con el interruptor de luz alta de fábrica.   Encendido/apagado y atenuación Controla de forma independiente dos conjuntos de encendido/apagado de luces y nivel de intensidad (tanto para el día como para la noche) desde nuestro regulador de intensidad resistente al agua.  Modular luces  Configure las luces auxiliares para que se modulen durante el día para aumentar su visibilidad para otros automovilistas.  Flash para pasar ¿Necesita llamar la atención de alguien? Pulsa tres veces el interruptor de la luz de carretera y las luces auxiliares parpadearán tres veces más rápido.  Cancelar con señal de giro/parpadeo como señal de giro Esta función cancela la luz auxiliar correspondiente cuando enciende la señal de giro, evitando que las luces auxiliares potentes dominen su señal. También puede configurar las luces ámbar para que parpadeen como una señal de giro.

Características de la bocina Instalación Plug & Play Conecte rápida y fácilmente bocinas del mercado de accesorios de alta potencia como nuestra SoundBomb™ sin tener que agregar un arnés o relé adicional.  Luz estroboscópica con bocina Con esta función seleccionada, CANsmart™ encenderá automáticamente las luces de cruce o las luces auxiliares cuando haga sonar la bocina. Esta función funciona tanto si tiene instalada la bocina de fábrica o la bocina SoundBomb™.

Características de la luz de freno Tecnología "Smart Brake" activada por desaceleración CANsmart™ lee la velocidad del vehículo en tiempo real para activar la luz de freno auxiliar durante la desaceleración antes incluso de que toque el freno. Puede ajustar la sensibilidad y la velocidad mínima a la que se ​​activará la función Smart Brake.  Frenado de patrón intermitente CANsmart™ proporciona cuatro patrones de destello diferentes que hacen que nuestras luces de freno auxiliares superbrillantes sean incluso perceptibles para los automovilistas detrás de usted. Puede configurar las luces de freno auxiliares para que parpadeen solo cuando se frena con fuerza, parpadeen continuamente cuando se aplica el freno o parpadeen cuatro veces rápidamente y luego se mantengan fijas (velocidad de parpadeo legal de California).

Otras características de los accesorios Fuente de alimentación conmutada El CANsmart™ proporciona una opción de "accesorio" universal que simplemente le brinda alimentación limpia conmutada de 12 V. Eso significa que cualquier accesorio que conecte a este circuito se encenderá y apagará con su encendido.  Tiempo de espera de retraso  También puede configurar los accesorios en este circuito para que tengan un tiempo de espera retrasado. Esto los mantendrá encendidos hasta 30 segundos después de apagar la bicicleta.  Energía a bordo  Esta opción de circuito "accesorio" es ideal para alimentar su GPS, teléfono, equipo térmico o cualquier otro dispositivo electrónico.

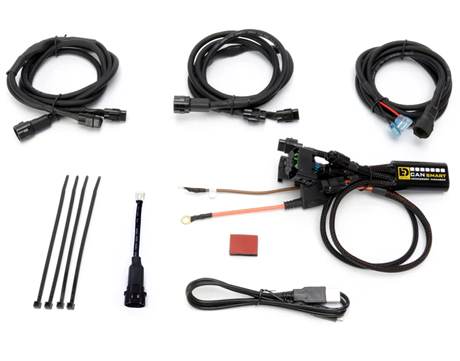

Arneses accesorios DENALI incluidos Además del controlador CANsmart™, nuestro kit incluye cuatro arneses de cableado adicionales que permiten la conexión plug & play de dos juegos de luces auxiliares, bocinas SoundBomb™ y luces de freno auxiliares.

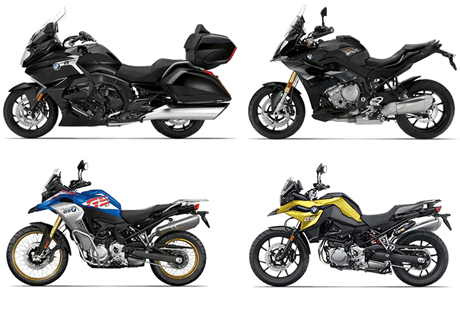

Compatible con 30 modelos BMW Nuestras 4 variantes BMW CANsmart™ son compatibles con 30 modelos BMW. Utilice nuestra herramienta comprar por vehículo para encontrar el número de pieza correcto para su BMW. Los modelos compatibles incluyen: K1600 GT/GTL/B/GA (2011-2020) R1200 y R1250 GS/GSA (2004-2020) R1200 y R1250 R/RS/RT (2005-2020)  S100XR (2015-2019) F800 y F850 GS/GSA (2008-2020) F800 R/S/GT/ST (2006-2018) F700 y F750GS (2013-2020) F650 GS DOBLE (2008-2012)

Descripción general del dispositivo Guía de instalación Controles de iluminación Guía para resolver problemas Familiarícese con la unidad CANsmart, las cuatro salidas (o circuitos) y los adaptadores de cableado plug-and-play incluidos para que pueda planificar sus instalaciones de accesorios. Vea lo fácil que es instalar un controlador CANsmart™, conectar accesorios y cambiar la configuración a través del software de gestión de accesorios. Un recordatorio visual que muestra cómo encender/apagar y atenuar de forma independiente dos juegos de luces auxiliares usando el BMW WonderWheel y otros interruptores originales. Con más de 35 funciones y configuraciones personalizadas, es posible que desee un poco de ayuda adicional para configurar su CANsmart™ para su configuración específica de accesorios.

Descripción general de GEN II CANsmart Cada uno de los cuatro circuitos de accesorios se puede configurar para controlar cualquier tipo de accesorio. De forma predeterminada, el controlador CANsmart está preprogramado para controlar dos conjuntos de luces auxiliares, una luz de freno y una bocina SoundBomb. A continuación se muestran los ajustes predeterminados del circuito.  Circuito rojo: Par de luces uno - Fusible: 10 amperios Circuito Azul: Bocina - Fusible: 25 Amperios Circuito amarillo: Luz de freno - Fusible: 2 amperios Circuito Blanco: Par de luces dos - Fusible: 4 amperios

Serie hexagonal R1200 Serie hexagonal R1200 Serie K1600 y F850 Serie F800 y F700 PDF Manual de usuario // Rev01 PDF Manual de usuario // Rev01 PDF Manual de usuario // Rev01 PDF Manual de usuario // Rev01

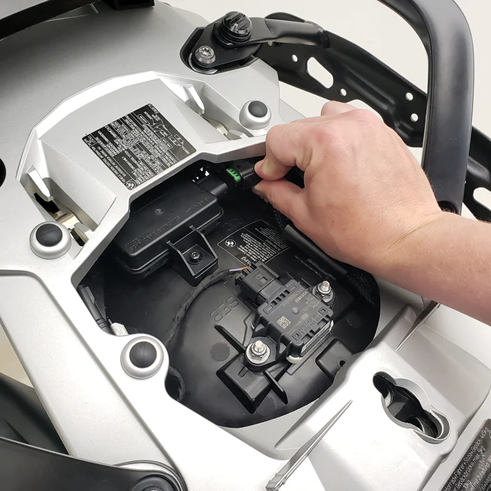

Paso uno: Conéctese al CANbus Conecte la unidad CANsmart al sistema eléctrico CANbus de su bicicleta a través de un conector ubicado debajo de su asiento. Para los modelos R1200LC y R1250, se conecta al sistema de control de la presión de los neumáticos (RDC). Para todos los demás modelos de BMW, se conecta al sistema de alarma (DWA). Desplácese hacia abajo para ver exactamente a qué enchufe conectarse en su bicicleta.

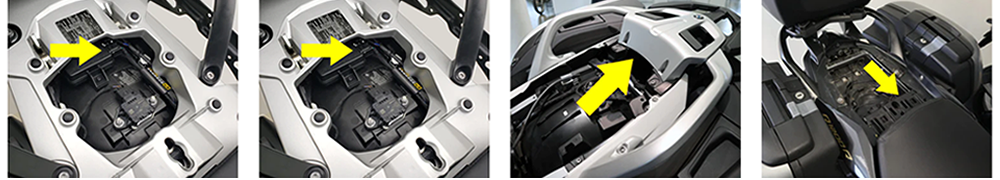

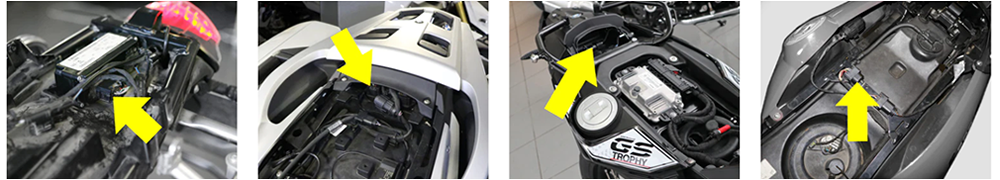

R1250GS 2019-2020 R1200GS 2013-2018 R1200RT 2014-2018 R1200 R/RS 2015-2018 Conéctalo al conector RDC ubicado debajo del asiento del pasajero en la parte trasera de la abertura. Conéctalo al conector RDC ubicado debajo del asiento del pasajero en la parte trasera de la abertura. Conéctalo al conector DWA ubicado debajo del asiento del pasajero en la parte trasera de la abertura. Conéctalo al conector DWA ubicado debajo del asiento del pasajero en la parte delantera izquierda de la abertura. R1200GS 2004-2012 K1600 TODO 2011-2019 F700/800GS 2008-2018 F800 S 2006-2010 Conéctelo al conector DWA ubicado en la parte trasera de la bicicleta debajo del portaequipajes trasero. Conéctalo al conector DWA ubicado debajo del asiento del pasajero en la parte trasera izquierda de la abertura. Conéctalo al conector DWA ubicado debajo del asiento del pasajero en la parte trasera de la abertura. Conecte al conector DWA ubicado debajo del asiento del pasajero en el lado derecho.

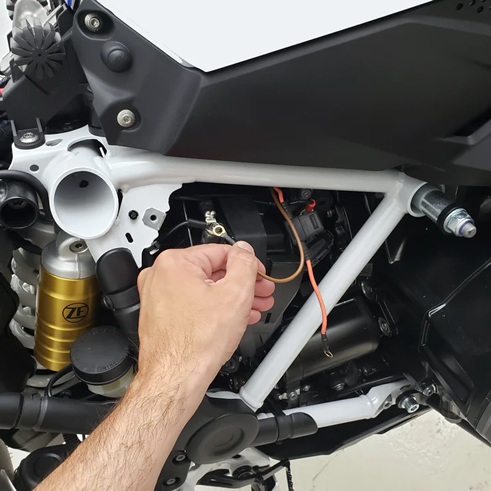

Paso dos: Conéctese a la batería Dirige los cables de alimentación naranja y marrón hasta la caja de la batería y conecta los terminales de anillo directamente a la batería.

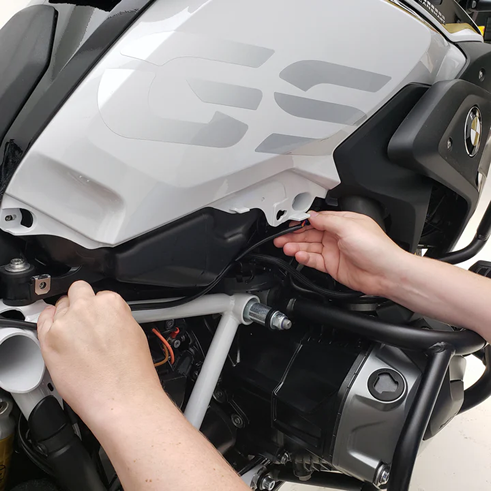

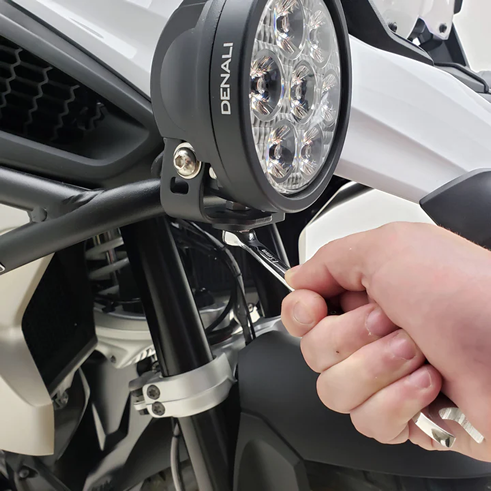

Paso tres: Monte sus accesorios Monte las luces auxiliares, la bocina, la luz de freno y cualquier otro accesorio que planee conectar al CANsmart. Enrute y asegure los cables de sus accesorios hacia el dispositivo CANsmart ubicado debajo del asiento.

Paso cuatro: conecte sus accesorios Conecte las extensiones y los adaptadores de cableado plug-and-play incluidos al CANsmart y diríjalos a través de la bicicleta hasta los accesorios instalados.  Si está instalando luces DENALI, una bocina SOUNDBOMB o luces de freno DENALI, simplemente conéctelo al circuito CANsmart correspondiente y no será necesario programar. ¡Todas las características de los accesorios estarán activas y estarás listo para montar!

Paso cinco opcional: personalizar la configuración Si desea cambiar cualquiera de los valores de los fusibles del circuito, apagar o ajustar las funciones predeterminadas, o encender otros accesorios de terceros, puede descargar el software del administrador de accesorios y conectar su dispositivo CANsmart a su computadora.  Desde allí, puede configurar fácilmente cada uno de los cuatro circuitos para que funcionen como uno de los tipos de accesorios personalizables. Haga clic en el enlace a continuación para ver las funciones y configuraciones predeterminadas junto con todas las demás funciones y configuraciones de software disponibles.

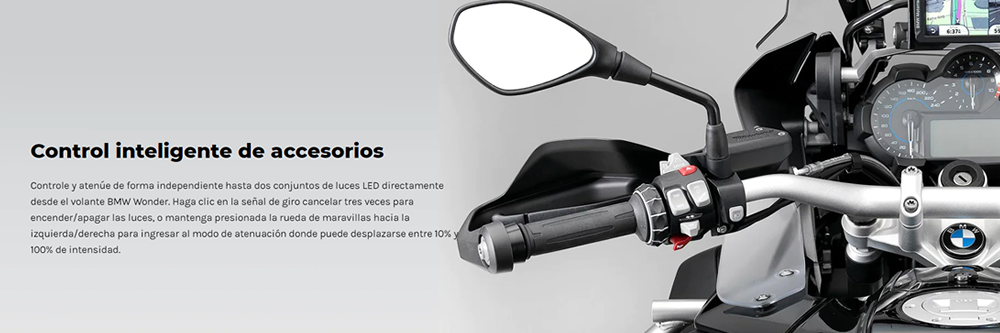

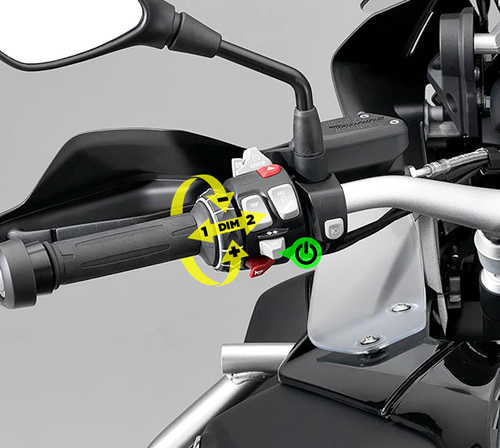

BMW con WonderWheel Encender/Apagar - Conjunto de luces uno Mantenga presionado el botón de cancelación de la señal de giro durante 3 segundos Oscuro - Juego de luces uno Sostenga WonderWheel hacia la izquierda hasta que las luces parpadeen (3 segundos) para ingresar al "modo atenuado" Desplácese hacia arriba o hacia abajo para cambiar la intensidad de la luz Encender / apagar - Juego de luces dos Toque el botón de cancelación de la señal de giro 3 veces rápido Oscuro - Juego de luces dos Sostenga WonderWheel hacia la derecha hasta que las luces parpadeen (3 segundos) para ingresar al "modo atenuado" Desplácese hacia arriba o hacia abajo para cambiar la intensidad de la luz

¿Qué es RDC, DWA y TCS? Haga clic aquí para ver un glosario de términos. Puede transportar = "Red de área del controlador" Este es el sistema informático utilizado por BMW y muchos otros fabricantes de vehículos modernos, es esencialmente el cerebro del vehículo. Conectándose al bus CAN y recogiendo datos (mensajes de la computadora del vehículo) podemos usar los controles y sensores de los vehículos para decirle al CANsmart™ cómo operar. RDC = RDC es el acrónimo en alemán del sistema de control de la presión de los neumáticos. DOS = DWA es el acrónimo en alemán del sistema de alarma antirrobo de vehículos.  Circuito = Los canales de salida del CANsmart™, hay cuatro circuitos, Circuito de luz 1, Circuito de luz 2, Circuito de bocina y Circuito de luz de freno. Software de gestión de accesorios = El software de PC o Mac utilizado para configurar los ajustes de CANsmart™. Luz indicadora LED = El pequeño indicador LED ubicado al lado del puerto Micro USB en el dispositivo CANsmart. Luces de tres hilos = Luces que cuentan con un tercer cable de atenuación dedicado además de los cables de alimentación y tierra. Luces de dos hilos = Luces que solo tienen cables de alimentación y tierra y NO tienen un cable de atenuación dedicado. Botón de información = El botón que alterna entre las diferentes informaciones en el tablero (Odómetro, Viaje 1, Viaje 2, etc.). También conocido como “Botón de disparo” o “Interruptor de disparo”. TSC = Botón “Cancelar señal de giro”, ubicado en el lado izquierdo del manillar. Rueda de la fortuna = rueda de desplazamiento BMW que controla el panel de información de fábrica, ubicado en el lado izquierdo del manillar ¿Qué accesorios puedo usar en qué circuitos? ¿Cuáles son los valores de los fusibles? En GEN II CANsmarts, cada uno de los cuatro circuitos de accesorios se puede configurar para controlar cualquier tipo de accesorio. De forma predeterminada, el controlador CANsmart está preprogramado para controlar dos conjuntos de luces auxiliares, una luz de freno y una bocina SoundBomb. A continuación se muestran los ajustes predeterminados del circuito.  Circuito rojo: Par de luces uno - Fusible: 10 amperios Circuito Azul: Bocina - Fusible: 25 Amperios Circuito amarillo: Luz de freno - Fusible: 2 amperios Circuito Blanco: Par de luces dos - Fusible: 4 amperios Si desea cambiar cualquiera de los valores de los fusibles del circuito, ejecutar diferentes accesorios o encender/apagar y ajustar las funciones, puede descargar el software del administrador de accesorios y conectar su dispositivo CANsmart a su computadora.  ¿Dónde me conecto al CANbus en mi motocicleta? Para los modelos R1200LC y R1250, se conecta al conector del sistema de control de presión de neumáticos (RDC). Para todos los demás modelos de BMW, se conecta al conector del sistema de alarma (DWA). Instalé el CANsmart, pero ninguno de los circuitos funciona. 1. Asegúrese de estar enchufado en el conector CANbus correcto para su bicicleta, ya que puede haber más de un conector para enchufar debajo del asiento. 2. Asegúrese de que CANsmart esté conectado a la batería y confirme que el fusible principal no esté disparado.  3. Conecte su dispositivo a la versión actual del software del administrador de accesorios para confirmar que tiene instalado el firmware más reciente en su dispositivo. Si su firmware está desactualizado, se le pedirá que actualice su dispositivo inmediatamente después de conectarse al software.   Tengo problemas para conectarme al software del administrador de accesorios CANsmart. 1. Asegúrese de tener instalada en su computadora la versión más reciente del software Administrador de accesorios CANsmart.  2. Pruebe con un puerto USB diferente en su computadora. El dispositivo funciona mejor cuando se conecta a un puerto USB 2.0 o USB 3.0. Algunas computadoras usan una combinación de los puertos USB 1.1 más antiguos y los puertos 2.0 o 3.0 más nuevos.  3. Verifique que el cable USB no esté dañado, el extremo Micro USB del cable es fácil de doblar o aplastar. Mis luces auxiliares no funcionan como se esperaba. Si sus luces están conectadas pero no se encienden, o están encendidas, pero no puede apagarlas o atenuarlas desde la bicicleta, verifique lo siguiente:  1. Asegúrese de estar enchufado en el conector CANbus correcto para su bicicleta, ya que puede haber más de un conector para enchufar debajo del asiento.   2. Asegúrese de que sus luces estén conectadas a uno de los circuitos de luz de tres hilos (rojo, negro, amarillo). 3. Las luces pueden estar apagadas. Utilice el botón TSC/Info para encender las luces auxiliares.   4. Conéctese al software del administrador de accesorios o use el botón Wonder Wheel/Info para verificar que la intensidad de haz bajo y/o la intensidad de haz alto no estén configuradas en 0 %. 5. Asegúrese de que se haya seleccionado el modo de atenuación adecuado en el software del administrador de accesorios. Para deshabilitar luces de tres hilos“Modo de atenuación de dos hilos” Para luces de dos hilos Habilitar“Modo de atenuación de dos hilos” 6. Verifique la luz indicadora LED en el CANsmart, si la luz indicadora parpadea en rojo, se ha disparado un fusible y se debe aumentar el valor usando el software del administrador de accesorios. 7. Verifique que todas las conexiones del arnés y el cableado a las luces auxiliares estén firmes y sin cortocircuitos. 8. Es posible que el accesorio sea defectuoso y no el CANsmart. Asegúrese de probar el accesorio en banco alimentándolo directamente de la batería del vehículo o de una fuente de alimentación alternativa de 12 V CC para asegurarse de que el accesorio funcione de manera independiente. Mi circuito de luz de freno no funciona como se esperaba. ¿La luz de freno auxiliar no funciona? 1. Conéctese al software del administrador de accesorios para verificar que la intensidad de la luz de marcha y/o la intensidad de la luz de freno no estén configuradas en 0 %. 2. Verifique la luz indicadora LED en el CANsmart, si la luz indicadora parpadea en rojo, se ha disparado un fusible y se debe aumentar el valor usando el software del administrador de accesorios. 3. Verifique que todas las conexiones/cableado a la luz de freno sean sólidos y no tengan cortocircuitos. 4. Es posible que el accesorio esté defectuoso y no el CANsmart. Asegúrese de probar el accesorio en banco encendiéndolo directamente desde la batería del vehículo o una fuente de alimentación alternativa de 12 V CC para garantizar que el accesorio funcione de forma independiente. 5. Es posible que uno de los cables del adaptador de cableado de la luz de freno B6 (pigtail) haya perdido el contacto con el terminal del conector. Use un voltímetro para confirmar que haya continuidad de un extremo del cable flexible al otro. De lo contrario, DENALI reemplazará el adaptador de cableado sin cargo. ¿La característica de "Auto-Flash (Declaración de parpadeo activado)" de la luz de freno no está funcionando? Existe cierta confusión con respecto a la función Auto-Flash y cómo se supone que debe funcionar. 1. El flash automático solo funciona por encima de las activaciones por encima de 30 mph (50 km/h)  2. La sensibilidad del sistema se puede ajustar en la ventana de configuración adicional. La tasa de desaceleración predeterminada a la que se activará la luz es de 12,4 mph/seg., cambiar esto a "Más sensible" cambia el valor a 11,8 mph/seg. 3. Si la desaceleración se debe a un frenado activo, el parpadeo continuará hasta que se suelten ambos frenos. Si la desaceleración se debe al frenado del motor, el parpadeo continuará hasta que la desaceleración sea inferior al umbral de desaceleración o la velocidad del vehículo sea inferior a 30 mph. 4. El parpadeo del freno automático en la derivación solo parpadeará si la desaceleración está por encima del umbral, que normalmente no es larga en estos casos. La luz parpadeará un mínimo de dos veces si la desaceleración supera el umbral y el freno no está activo. Si el freno está activo, la luz seguirá parpadeando hasta que se suelte el freno. El circuito de mi bocina no funciona como se esperaba. 1. Verifique la luz indicadora LED en el CANsmart, si la luz indicadora parpadea en rojo, se ha disparado un fusible y se debe aumentar el valor usando el software del administrador de accesorios. 2. Verifique que todas las conexiones/cableado a la bocina sean sólidos y no tengan cortocircuitos. 3. Serie F800 y serie R1200 HexHead únicamente: Vuelva a verificar el cable de entrada verde de la bocina, este cable debe estar conectado desde el CANsmart a la bocina de fábrica para que funcione la bocina del mercado de accesorios. 4. Es posible que el accesorio esté defectuoso y no el CANsmart. Asegúrese de probar el accesorio en banco encendiéndolo directamente desde la batería del vehículo o una fuente de alimentación alternativa de 12 V CC para garantizar que el accesorio funcione de forma independiente. ¿Cómo leo los códigos de la luz indicadora LED en el extremo del dispositivo CANsmart? Verde solido = Operación normal (Encendido del vehículo ON) Parpadeo lento en verde = funcionamiento normal (encendido del vehículo apagado) Parpadeo rápido en verde = modo de cargador de arranque (actualización de firmware): conéctese al software para completar la actualización Rojo fijo = Recuperado de una falla: conéctese al software para completar la recuperación Rojo intermitente = Fusible disparado - Cicle el encendido para restablecer el fusible - Si vuelve a dispararse, conéctese al software para aumentar el valor del fusible Verde continuo y rojo intermitente = Firmware de la aplicación corrupto: conéctese al software para actualizar el firmware Rojo fijo y verde fijo = error de autenticación del dispositivo: el dispositivo se ha desactivado Rojo parpadeante y verde parpadeante = Fallo de datos: faltan datos de CANbus: confirme que está conectado al puerto CANbus correcto
